4.1.3.1 Bombas y salidas de achique

Salida de la bomba de achique

La potencia de la bomba de achique manual es de 33 litros (9 galones) por minuto.

La potencia de la bomba de achique automática es de 41 litros (11 galones) por minuto.

Cuando reemplaza la bomba de achique, verifique de cumplir con el requisito de capacidad mínima.

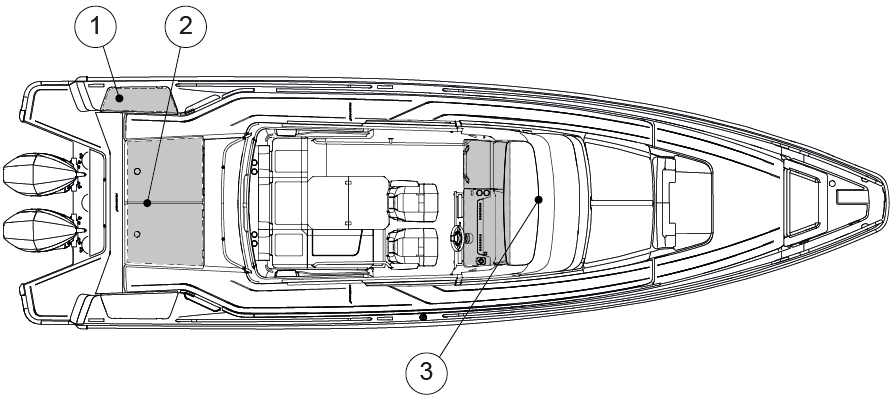

Ubicaciones de las bombas de achique

La manivela de control de la bomba de achique manual está ubicada en la carcasa de almacenamiento del lado de babor de la cubierta de popa.

Las bombas de achique eléctricas son sumergibles. Una bomba de achique eléctrica se encuentra debajo de la litera de la cabina de popa o debajo de la trampilla de almacenamiento. Otra bomba de achique eléctrica se encuentra debajo del piso de la cabina delantera.

Las bombas de achique eléctricas están predeterminadas en modo automático y bombean la sentina cuando se activa el interruptor de flotador. También se pueden encender manualmente desde el panel de control principal de la embarcación.

(1)

Bomba de achique manual

(2)

Bomba de achique eléctrica en popa

(3)

Bomba de achique eléctrica delantera

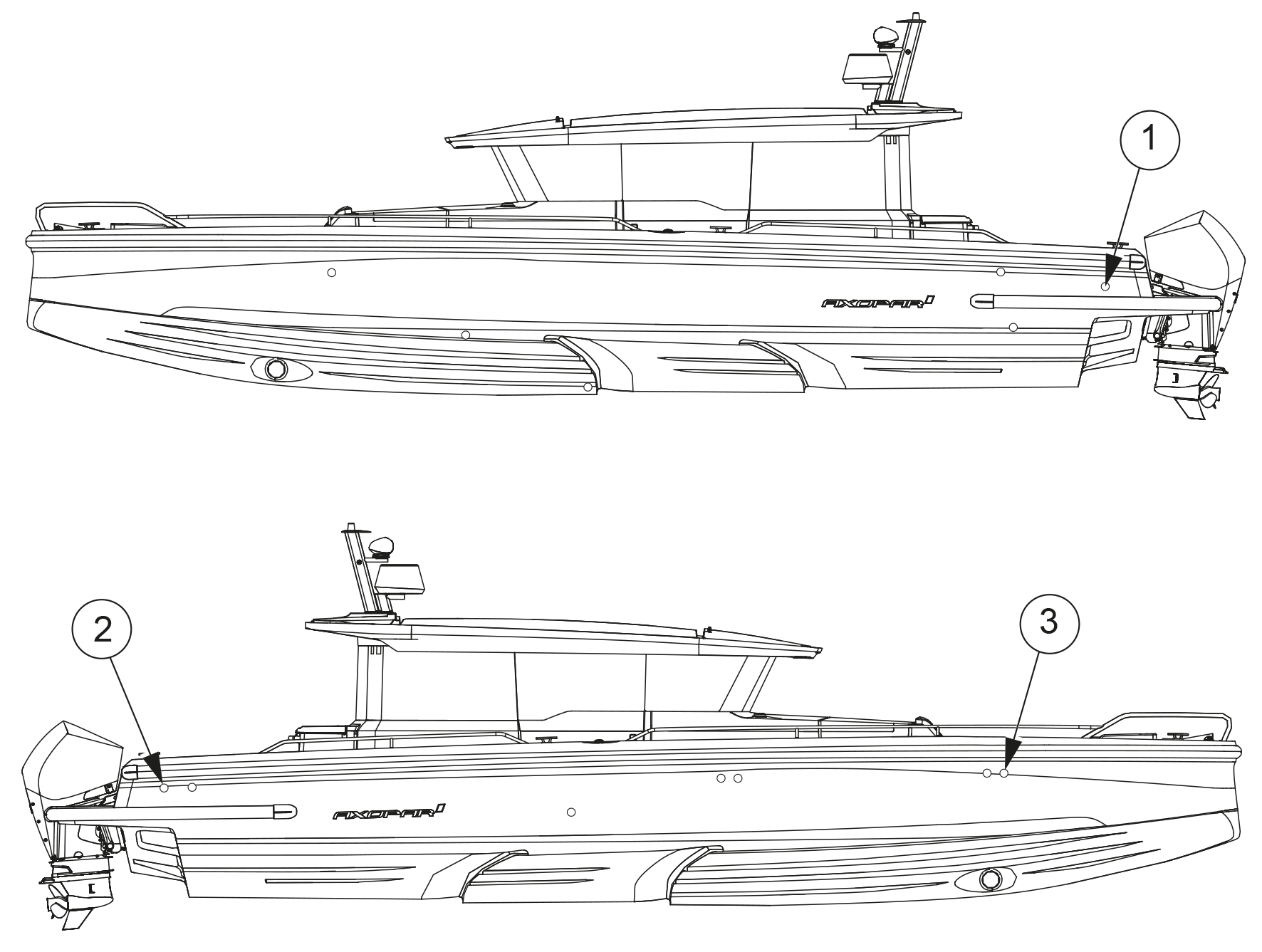

Salidas de la bomba de achique

(1)

Salida de bomba de achique manual

(2)

Salida de bomba de achique en popa

(3)

Salida de la bomba de achique de proa
