4.1.3 Sistema de sentina

El sistema de achique consta de varias bombas que cubren todas las secciones inferiores de la embarcación.

La embarcación está equipada con bombas de achique manuales y eléctricas. Los carteles en la embarcación indican el área de drenaje de cada bomba.

Las bombas de achique eléctricas están equipadas con un flotador que las activa automáticamente si hay agua en el espacio de sentina. Las bombas también se pueden controlar manualmente con interruptores en la consola de dirección.

La bomba de achique manual se controla con su manija, que se encuentra en la carcasa de estiba del lado de babor en la cubierta de popa. El propósito de la bomba de achique manual es drenar la zona de sentina de popa.

Las bombas eléctricas son sumergibles. Una de ellas está ubicada debajo de la litera de la cabina de popa o debajo de la escotilla de almacenamiento y otra debajo del piso de la cabina delantera. El nivel del agua de sentina debe permanecer al mínimo.

La salida de cada bomba de achique automática es de 41 litros (11 galones) por minuto. La salida de la bomba de achique manual es de 33 litros (9 galones) por minuto.

¡Evite la contaminación!

Dado que el sistema de achique está compuesto por varias bombas automáticas y manuales que cubren todas las zonas de la embarcación, debe minimizarse el riesgo de fuga accidental de agua contaminada por las bombas automáticas. El propietario y el usuario de la embarcación mitigarán el riesgo al revisar el agua de sentina con regularidad para detectar contaminantes como aceite, Diésel y glicol. Hay un cartel en la embarcación que indica el área de drenaje de cada bomba respectivamente.

No se seque durante mucho tiempo. La bomba se dañará.

  • Compruebe periódicamente el funcionamiento de las bombas de achique activándolas manualmente.

  • Retirar los residuos de las tomas.

La capacidad combinada del sistema de achique no está diseñada para bombear la embarcación en caso de daños en el casco.

Las bombas están en modo automático de forma predeterminada y bombean la sentina una vez que se activa el interruptor del flotador. Las bombas también se pueden poner en marcha manualmente desde el panel de control principal de la embarcación.

El sistema de sentina no está diseñado para controlar daños.

Compruebe el funcionamiento de todas las bombas de achique a intervalos regulares. Limpie las salidas de la bomba de los escombros.

Si se instalan tomas de mar en los mamparos de los picos de proa y popa, se mantendrán cerradas y solo se abrirán para que el agua drene hacia las sentinas principales.

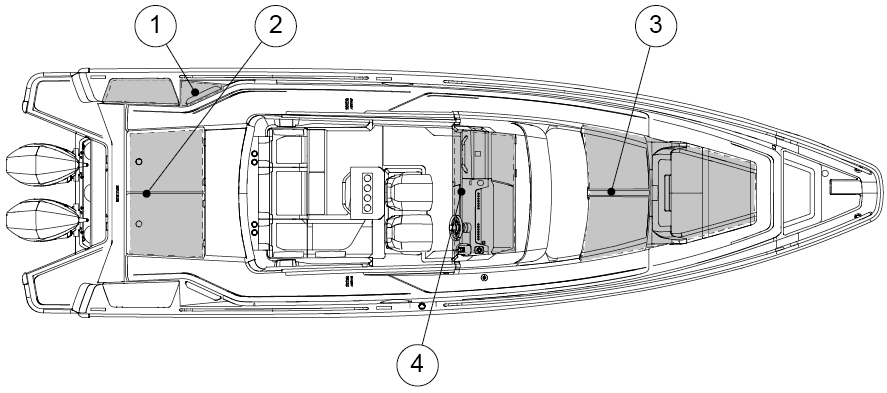

(1)

Bomba de achique manual

(2)

Bomba de achique eléctrica en popa

(3)

Bomba de achique de proa

(4)

Bomba de achique central

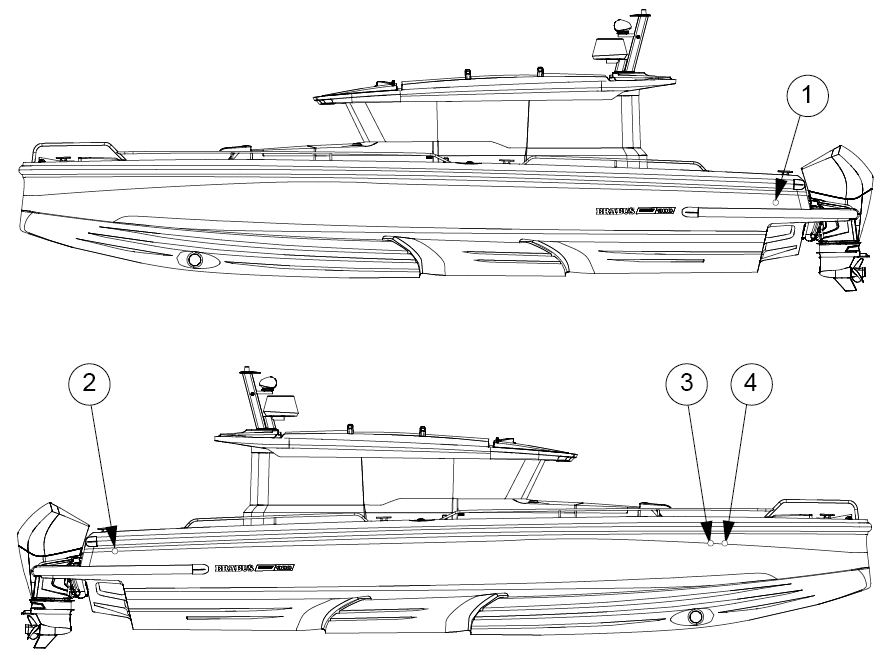

La figura muestra las salidas a través del costado. Al zarpar, compruebe siempre el resorte para asegurarse que las salidas a través del costado y la parte inferior estén bien cerradas.

(1)

Salida de bomba de achique de popa

(2)

Salida de bomba de achique manual

(3)

Salida de bomba de achique central

(4)

Salida de bomba de achique de proa

La ubicación y el número de estos componentes dependen del nivel del equipo en la embarcación.
